Kazısız Rehabilitasyonun Avantajları

Borunuzu değişitrmek yerine neden onu

 yenilemeliyiz ?

IBB16 ®

Kazısız içme suyu boru rehabilitasyonu

için önde gelen  sistem.

Daha az çevre kirlilği

Düşük işletme maliyeti

toprağın bertaraf edilmesinde,eski boru yenileme ve nakliyesinde.

Daha hızlı uygulama

Daha az trafik yoğunluğu

daha küçük kazı çukurları açılır.

Çevresel Değeler

 Taşınabilir Su Borusu DN 800 - 150 m

Toprağın Hacim Değişikliği

 IBB16 72m 3 /   Kazmak ve değiştirmek 2.700m 3

Eski Boru Bertarafı

IBB16 0,29m 3 /   Kazmak ve değiştirmek 7,35m 3

Araç Yükleri

Kazısız 3 /   Kazmak ve değiştirmek  98

İnşaat Süresi

Kazısız 10 gün  /   Kazmak ve değiştirmek 60 gün

Kaplamanın Değiştirilmesi

IBB16 12m 3 /   Kazmak ve değiştirmek  225m 3

İnşaat makinelerin sebep olduğu duman ve diğer partiküllerin (CO2, CO, NOx, TOC ve SOx gibi )

sera gazı emisyonlarının azaltılması sağlanır.

Kazısız yöntem, kazmalı yönteme göre her metresinde

dikkate değer dönüşüm sağlar.

Solvent içermez

Uçucu organik maddeler bulundurmaz

Suya dayanıklı

Materiyalinde 50 yıllık uzun süre dayanım performansı

Stiren içermez

reçinelidir

Çevresel bileşenler açısından

Sıfır Emisyon

IBB16 ® Çalışma Şekli

IBB16® Hakkında

The IBB16® sistemi bir hibrit hortum borusu astarıdır. (Eski boruyu yapıştırmadan)

Basınçlı boruların rehabilitasyonunda kullanılır.

Sistem iki boru astarını değişik parametrelerle birleştirir.Böylece, basınçlı su

borusunun rehabilitasyonu için gerekli kriterleri sağlamış olur.

Bu sistem, IBG UV + Buhar Sistemini  IBB16® ya birleştirir.



IBB16® Kullanım Yeri

Sistem, basınçlı borularda 232psi ( 16bar ) kadar kullanılabilir.

Asgari boru çapı: DN 150 mm.

Azami boru çapı: DN 1600 mm.

IBB16® Sistemin Genel Tanımı

Astar imprenyesi astar fabrikasında uygulaması gerçekleştirilir.

Astar kurulumu bir yada iki noktada açılan kanalla rehabilitasyon süreci başlar.

Bu kanallar çukurlu ve hat açıklı olabilir.

Bir kasnak yardımıyla astar hatta çekilir. Bu aşama genel olarak vinç desteği ve

kayar koruyucu folyo ile paketleyiciler yardımcı olur, gerekirse hava basıncı kullanılarak genişletilir.

Kürleme aşaması UV ışık kaynağın dağıtılması ile yapılır. Tüm kürleme süreci cihazda

bulunan sensörler tarafından kontrol edilip dökümantasyonu sağlanır.

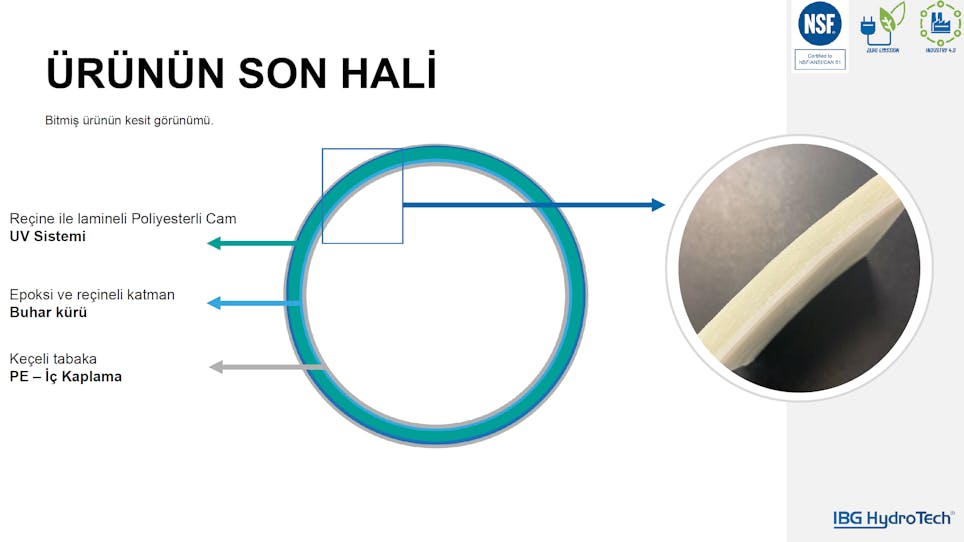

Tamamlanan ürün benzersiz bir bütünlük sağlar. Sonuç olarak statik, dikişsiz, esnek

bir plastik boru meydana gelir.

IBB16 ®

'nın Adım Adım Uygulama Aşamaları

1. Temizleme aşaması

Boru rehabilitasyonu için  yüksek basınçlı temizlik yapılır.

2. Denetleme

Robotlu denetim aşaması -  ağaç kökü batmaları gibi benzer madde araştırması.

3. Freze Süreci

Freze uygulaması ile boruyu olası çıkıntılı engellerden

arındırılır.

4. İkincil Temizlik

Boru rehabilitasyonu için bir kez daha yüksek basınçta temizlik yapılır.

5. Kurulum

 UV aracının kurulumu ve borunun kürleme süreci.

6. Ters Çevirme

İkinci katman kurulumu, TERS ÇEVİRİM - Buhar Kürü Epoksi + PE kaplama.

7. Son Basınç Testi

Son denetimler ve basınç testinin yapılması.

Sismografik Uyumluluk

IBB16 CIPP ilgili  “Teicordia GR-63-CORE Zone 1, 2, 3 & 4 standartları çerçevesinde sismolojik testlerden geçmiştir.

Gerekli yüklemeler sonucunda güvenlik faktörüne tam 16.2 kez ulaşılmıştır.  – Testler akriditasyonlu Güney Kore firması olan  SGS laboratory tarafından yapılmıştır.

Floransa, Italya

ÇAP: DN 800

Basınç ortamı: 6 bar

Şangay, Çin

Çap: DN 800

Uzunluk: 1.100 m

Basınç: 10 bar

Referanslar

Şangay, Çin | Moskova, Rusya | Kiev, Ukrayna | Lodz, Polonya | Lviv, Ukrayna | Floransa, Italya | Shengdou, Çin | Oslo, Norveç | Calabria, Italya | Prag, Çek Cumhuriyeti ...

Basınç Çalışma Aralığı

16 bar

Çalışma Mesafesi

500m +

Yüksek Süreç Güvenliği

Benzersız Katman Tasarımı

Çap

DN 150 mm-1600 mm
