Ventajas de la rehabilitación sin zanja

Por qué debería renovar en lugar de sustituir la tubería

IBB16 ®

Vista transversal UV del Liner con revestimiento interior:

IBB16 ®

El método líder para la rehabilitación de tuberías a presión sin zanja

Menor polución medioambiental

Menores costes en el proceso

para la eliminación de la tierra, la tubería vieja y el transporte

Mayor rapidez de implementación

Menor obstrucción del tráfico

debido a que la fosa de excavación es más pequeña

Aspectos Medioambientales

Tubería de agua potable DN 800, 150 m

de longitud

Volumen de suelo a sustituir

IBB16 72m 3 /   Excavar y sustituir 2.700m 3

Eliminación de tuberías viejas

IBB16 0,29m 3 /   Excavar y sustituir 7,35m 3

Cargas de camiones

Sin zanja 3 /   Excavar y sustituir 98

Tiempo de construcción

Sin  zanja 10 days /   Excavar y sustituir 60 días

Sustitución del pavimento

IBB16 12m 3 /   Excavar y sustituir 225m 3

Reducción de las emisiones de todos los gases de efecto invernadero causados por la maquinaria de construcción, como el CO2, el CO, el NOx, el COT y el SOx, el humo y otras partículas

¡Muy significativo por cada metro convertido de métodos de zanja a métodos sin zanja

Sin disolventes

Sin sustancias orgánicas volátiles

Resistente a la hidrólisis

Rendimiento de los materiales a largo plazo durante 50 años

Sin estireno

resina disponible

Sin Emisiones

de componentes perjudiciales par  a el medio ambiente

Presentación del proceso IBB16 ®

Sobre IBB16 ®

El sistema IBB16® es un revestimiento híbrido de tuberías de manguera (sin unión con la tubería antigua) aplicable para la rehabilitación de tuberías a presión.

El sistema combina dos revestimientos de tuberías con diferentes propiedades para lograr los criterios requeridos para la rehabilitación de una tubería de agua a presión.

El sistema combina los sistemas IBG UV + Vapor al sistema IBB16®.

Dónde utilizar el IBB16

El sistema puede utilizarse en tuberías de presión hasta una presión de funcionamiento de 232 psi (16 bar).

El diámetro mínimo de la tubería es DN 150

El diámetro máximo de la tubería es DN 1600

Descripción del sistema IBB16

La impregnación de la manga se realiza en la fábrica de la misma. La instalación de la manga tiene lugar en uno o más conductos de rehabilitación definidos por dos o más fosas o aberturas de la línea.

La manga se introduce en el conducto mediante una polea, normalmente con apoyo de cabrestante y una lámina protectora deslizante, se coloca en los empaquetadores y se expande mediante presión de aire.

El curado se realiza mediante la exposición de una fuente de luz UV. Todo el proceso de curado se controla y documenta mediante sensores instalados.

El producto final es una tubería de plástico flexible, sin costuras y con una estructura estática completa.

Pasos del proceso para la aplicación del IBB16®.

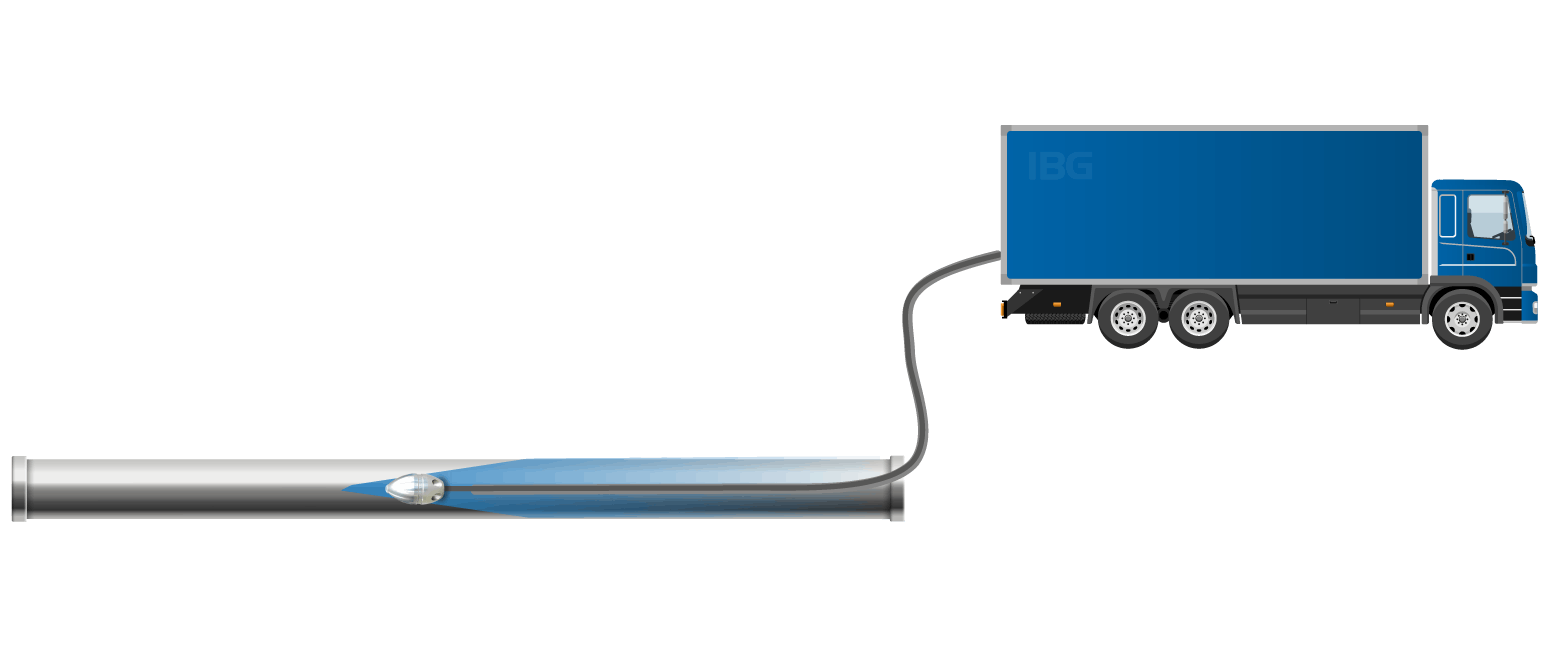

1. Limpieza

Limpieza a alta presión de la tubería a rehabilitar

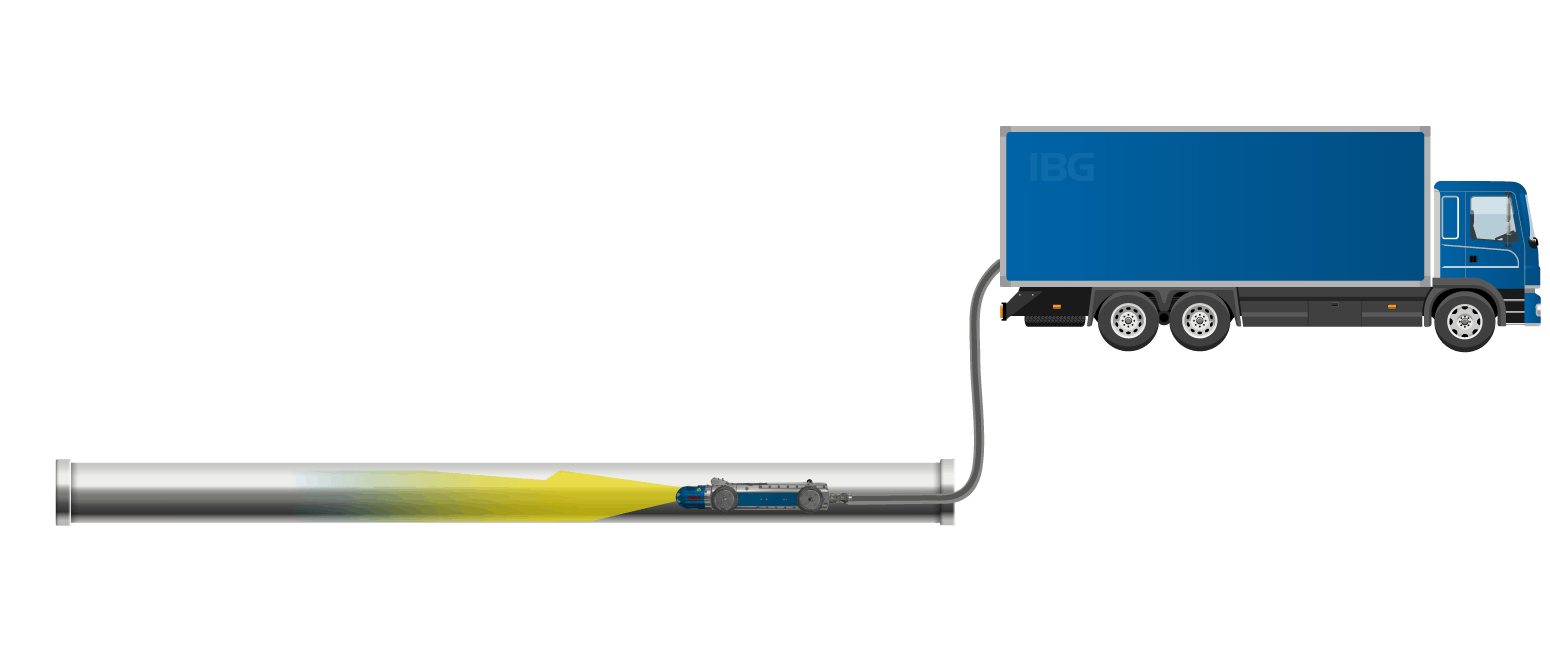

2. Inspección

Inspección de tuberías mediante robot - Búsqueda de surcos o similares

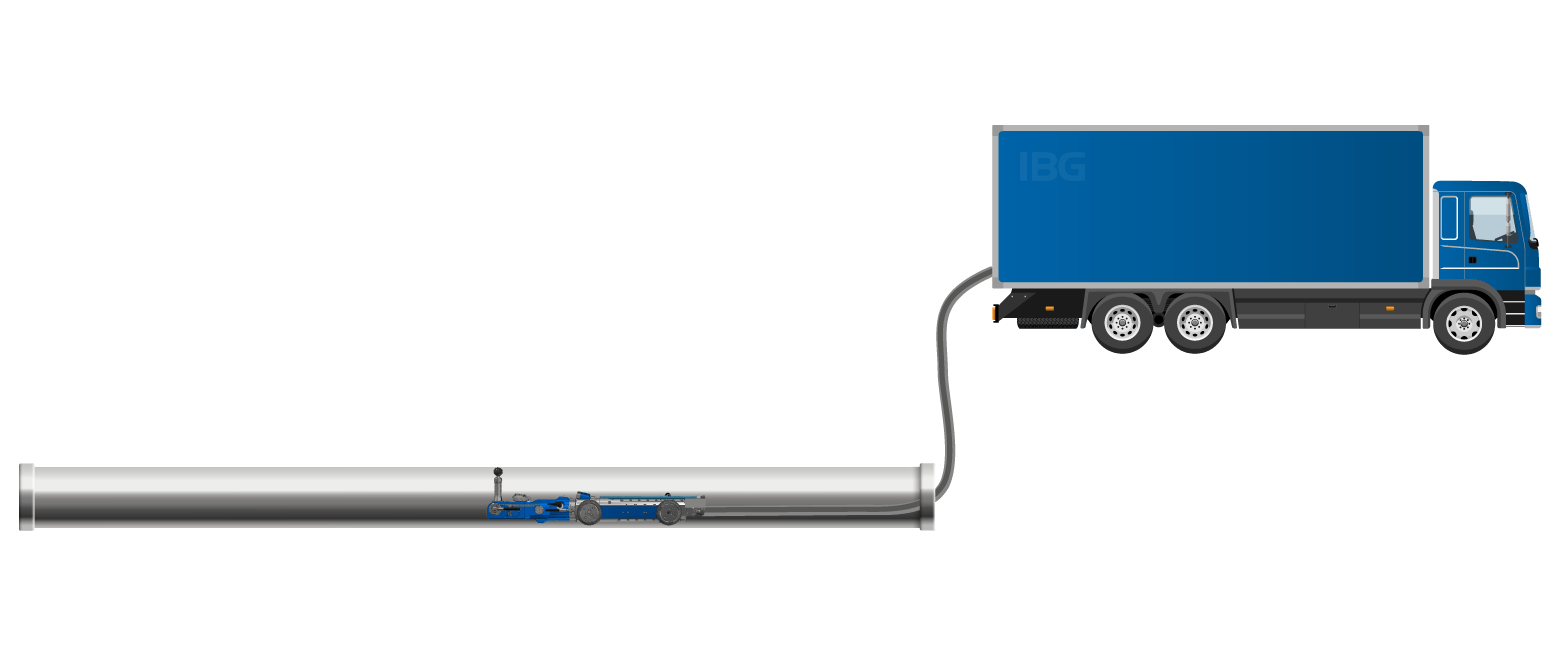

3. Fresado

Trabajos de fresado para liberar el tubo de los obstáculos que sobresalen

4. Segunda limpieza

Segunda limpieza a alta presión de la tubería a rehabilitar

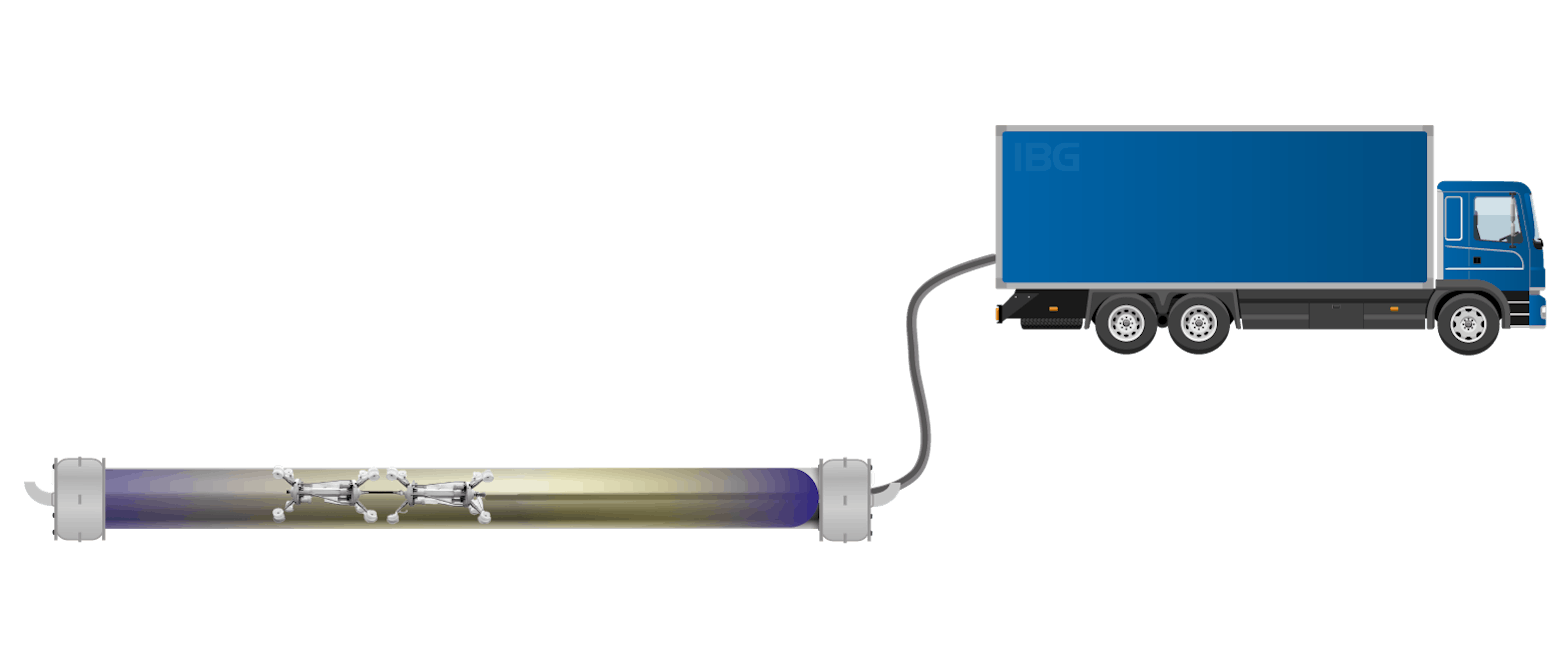

5. Instalación

Instalación del liner UV, incluido el curado

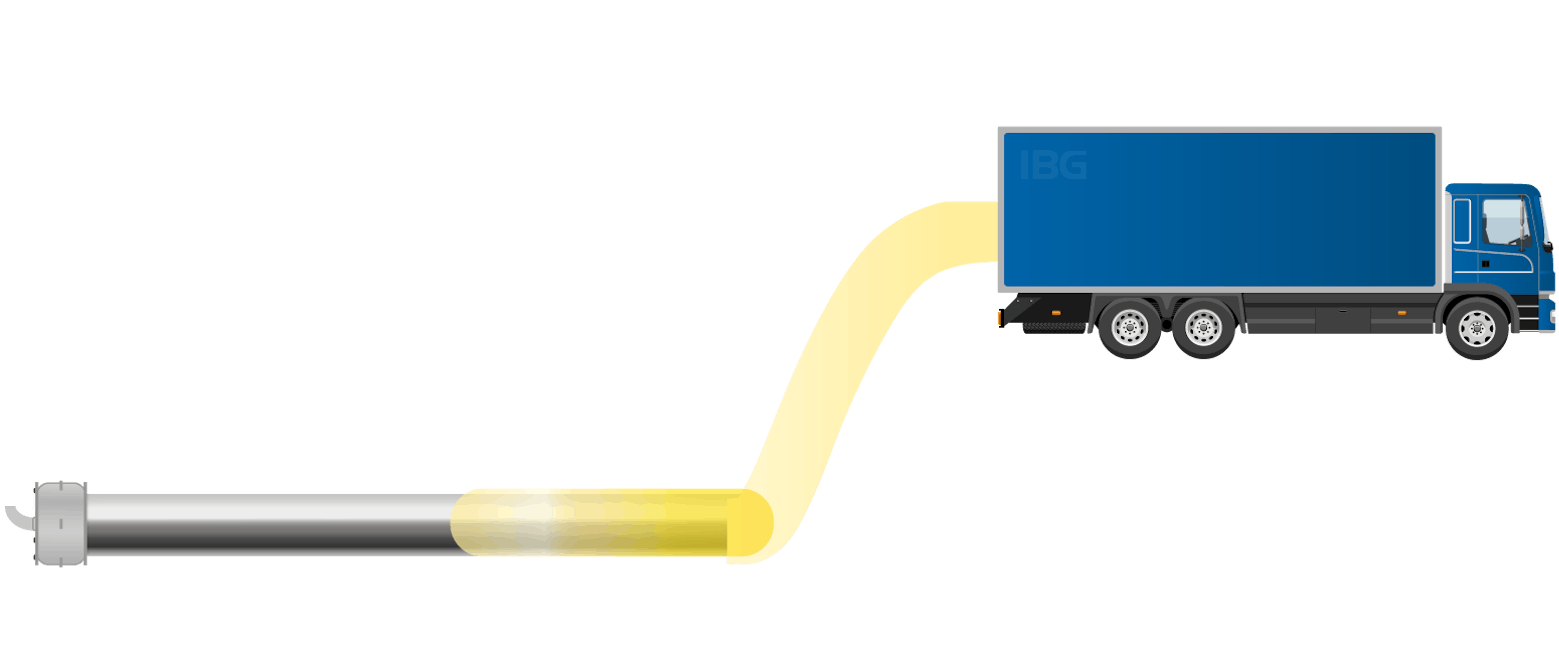

6. Inversión

Instalación de la 2ª capa INVERSION - Curado por vapor Epoxi + revestimiento PE

7. Prueba de presión final

Inspección final y prueba de presión

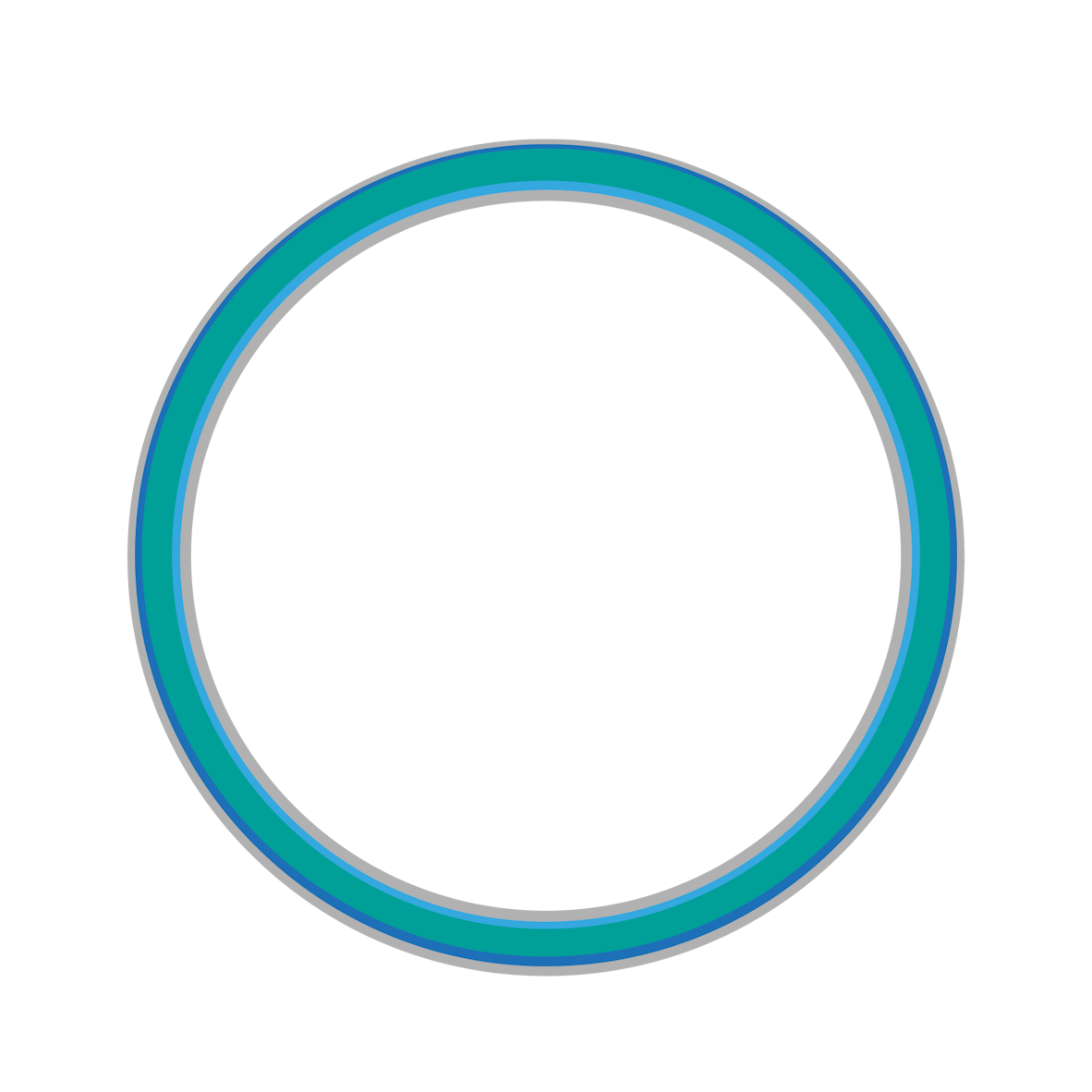

Laminado de resina de vidrio-poliéster - Sistema UV

Capa de resina epoxi - Curado al vapor

Revestimiento interior de PE con capa de fieltro

Aspecto sismográfico

El sistema IBB16 CIPP ha sido probado para condiciones sísmicas según la norma reconocida

"Teicordia GR-63-CORE Zona 1, 2, 3 y 4".

Factor de seguridad alcanzado 16,2 veces la carga requerida -

-Pruebas realizadas por el laboratorio acreditado SGS en Corea del Sur.

Florencia, Italia

Diámetro: DN 800

Presión de trabajo: 6 bar

Shanghai, China

Diámetro: DN 800

Distancia: 1.100 m

Presión: 10 bar

Referencias

Shanghai, China | Moscú, Rusia | Kiev, Ucrania | Lodz, Polonia | Lviv, Ucrania | Florencia, Italia | Shengdou, China | Oslo, Noruega | Calabria, Italia | Praga, República Checa ...

Presión operativa

232 psi

Distancia de trabajo

+1.600 pasos

Diámetro

6" - 80"

Ver más

Ver más

Ver más

Ver más

Ver más

Ver más

Ver más

Ver más

Alta seguridad del proceso

Diseño único de Capas
